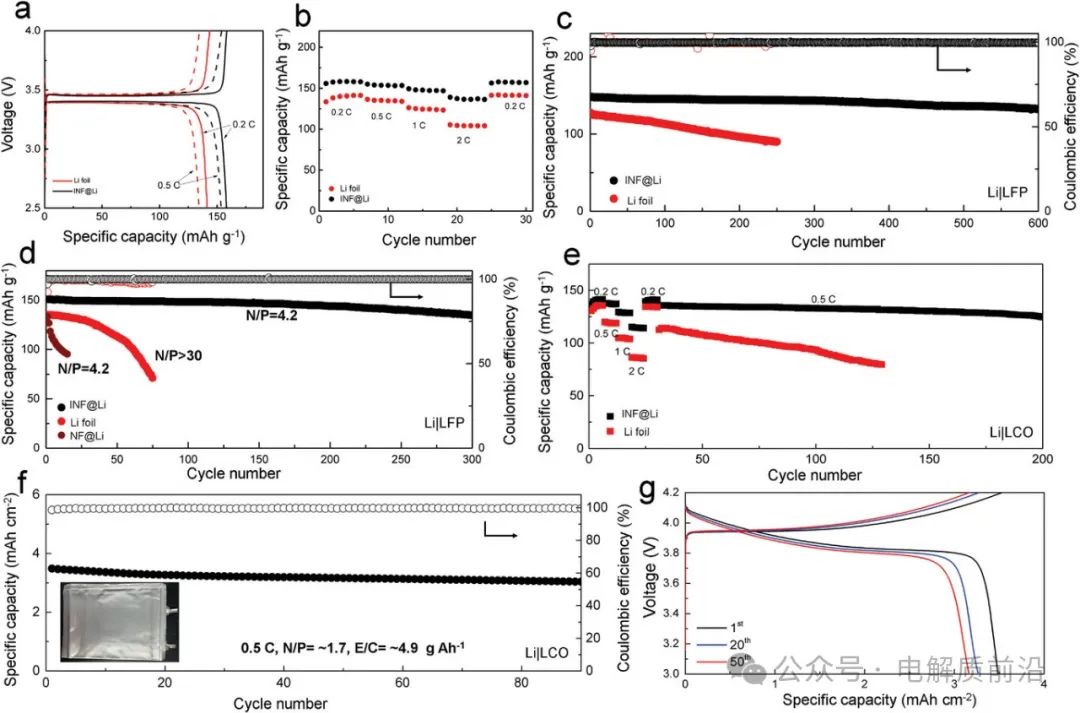

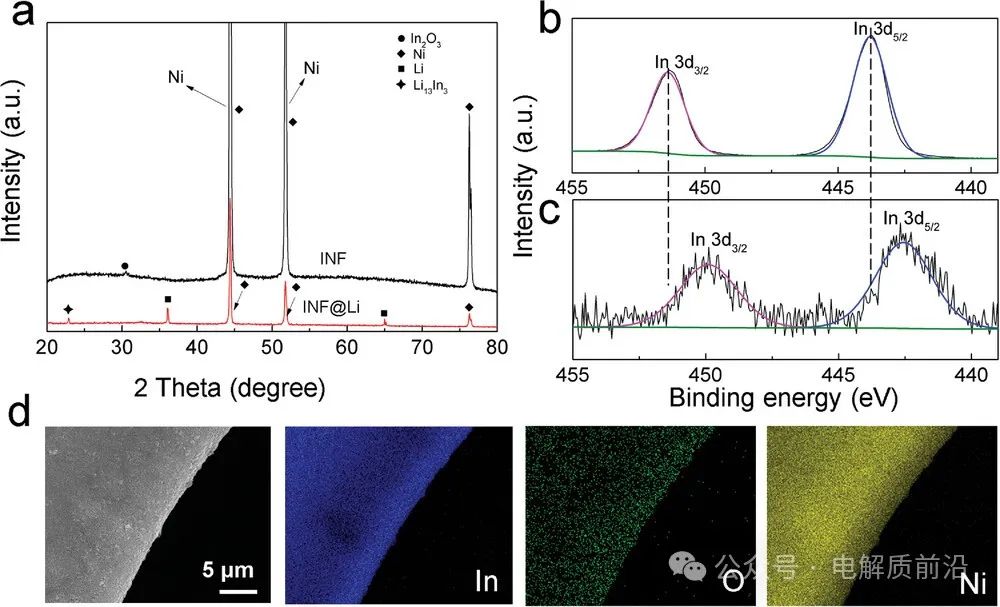

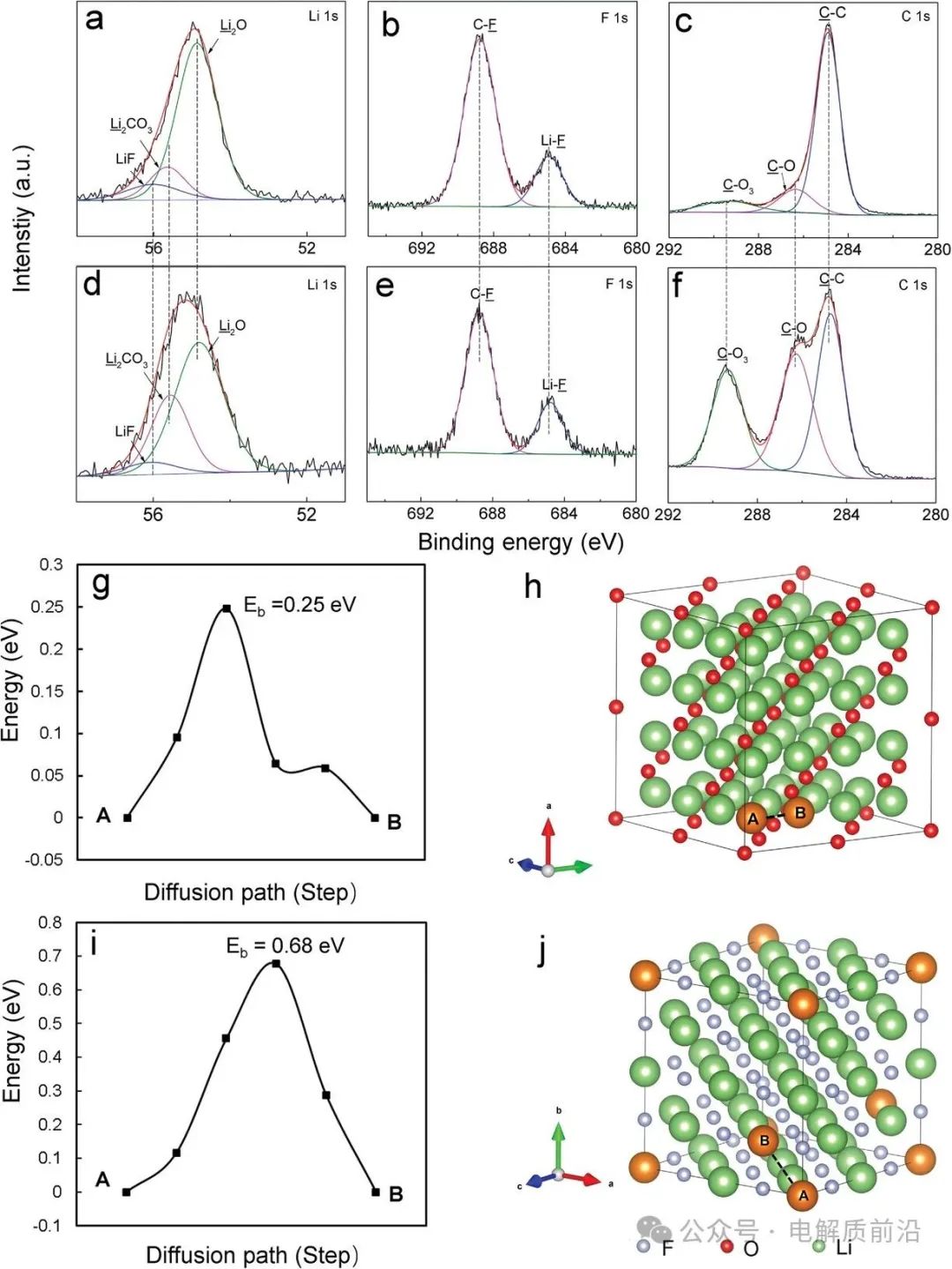

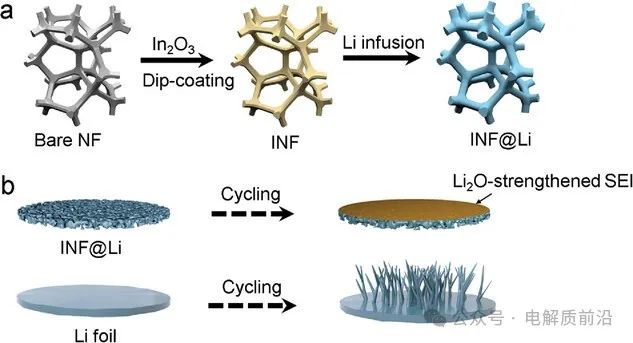

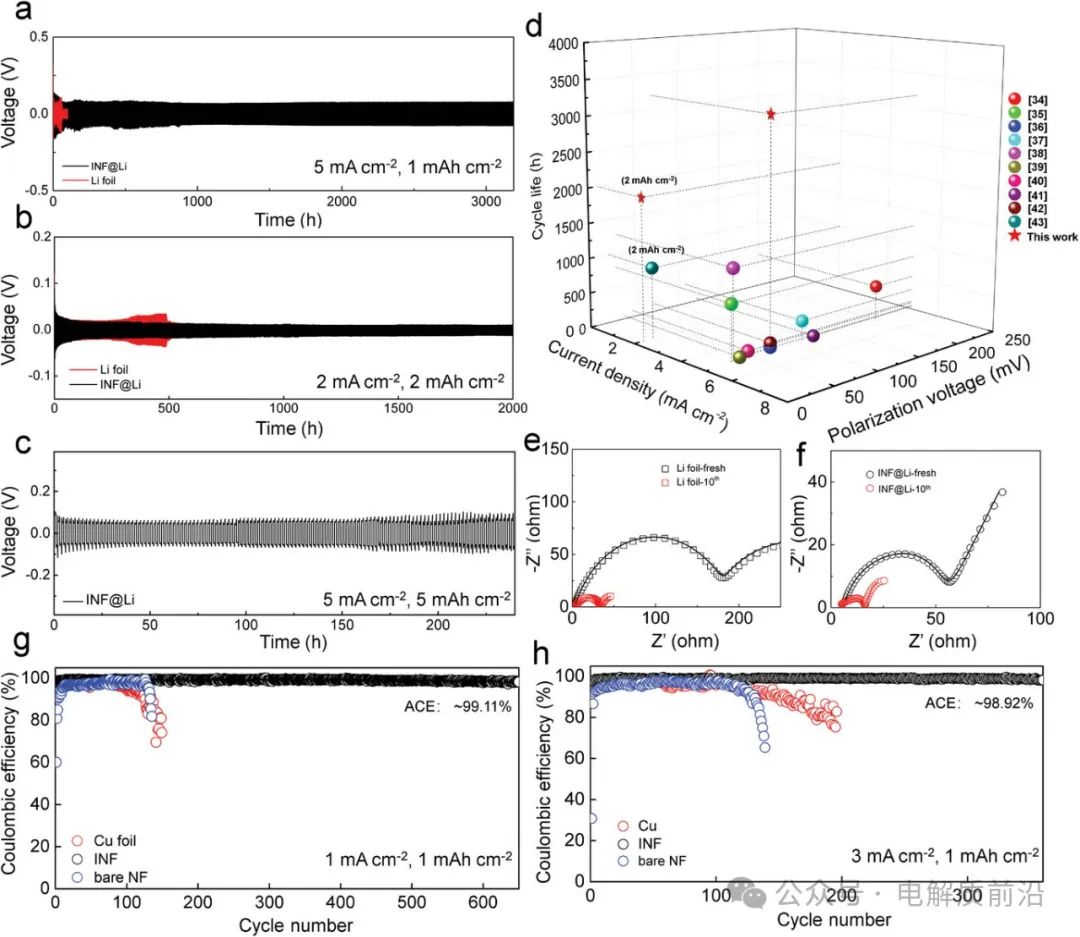

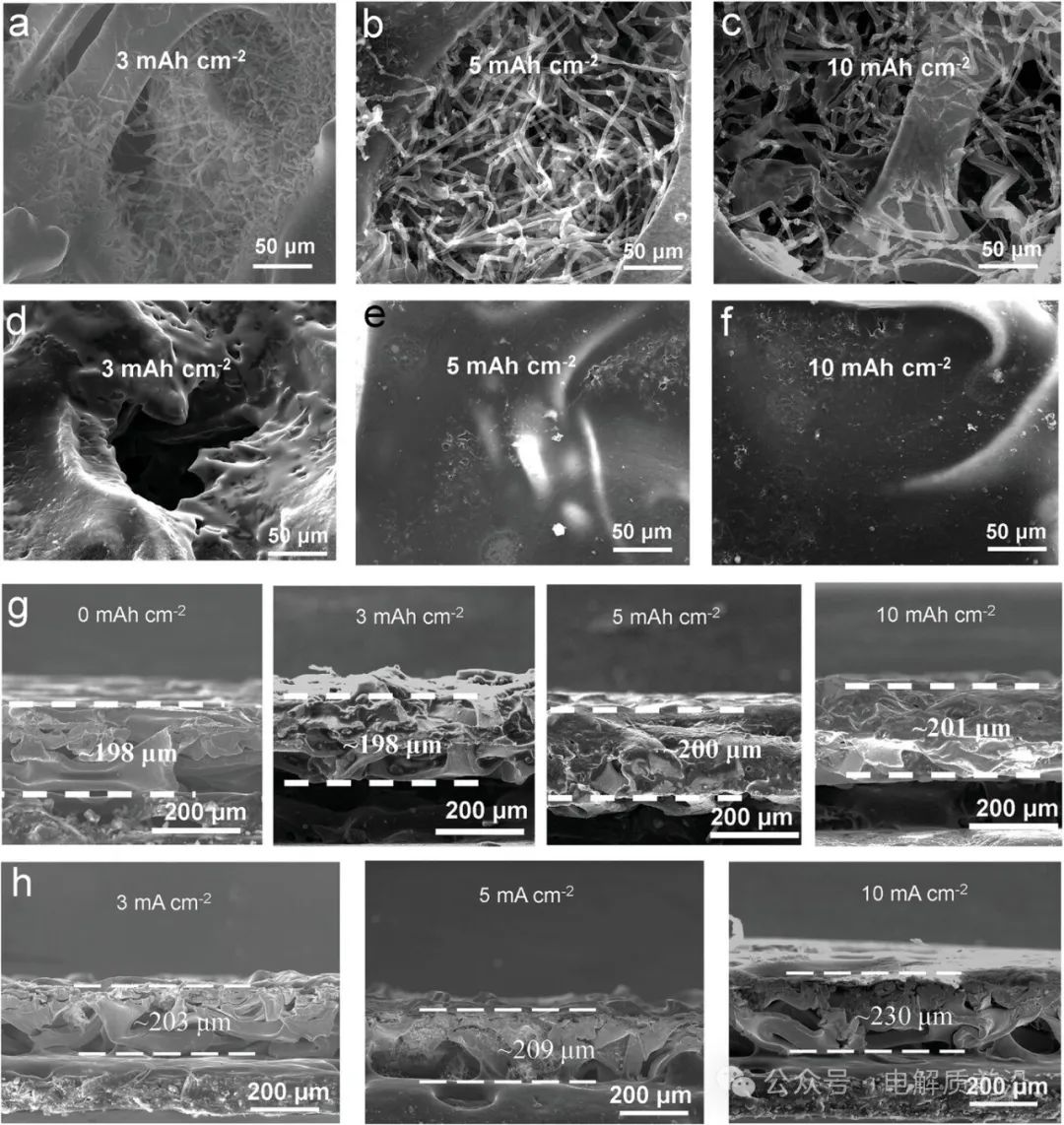

 锂金属阳极的实际应用一直受到锂枝晶生长不可控和界面不稳定性差的挑战的严重困扰。 基于此，阿德莱德大学郭再萍&毛建锋报告了一种新的策略，通过高度亲锂的In2O3修饰的多孔支架来增强界面并同时产生高效的活性种子，以稳定Li金属。   原位配置的快速离子传输Li2O强化界面层与高效的Li13In3成核诱导协同作用，可以赋予均匀的Li成核/生长和高的Li利用效率。  结果，所获得的改性锂金属表现出高库仑效率、超高速率性能（5 mA cm−2）和超长寿命循环耐久性（7975次循环）。  重要的是，所建立的Li|LiFePO4电池在1C下表现出超过600次循环的长期循环耐久性，具有约0.017%的超低衰变率。  此外，具有约3.89 mAh cm−2的超高面积容量的Li|LiCoO2袋状电池也表现出异常延长的循环性能和优异的容量保持率，尽管循环条件极其苛刻，低负正容量（N/P）比约为1.7，贫电解质约为4.9 g Ah−1。  这项工作为实现高稳定性锂金属阳极的可靠实用性提供了一条简单有效的途径。  A Highly Stable Practical Li Metal Anode via Interphase Regulation and Nucleation Induction Adv. Energy Mater, 2024, 2304407 https://doi.org/10.1002/aenm.202304407 |
